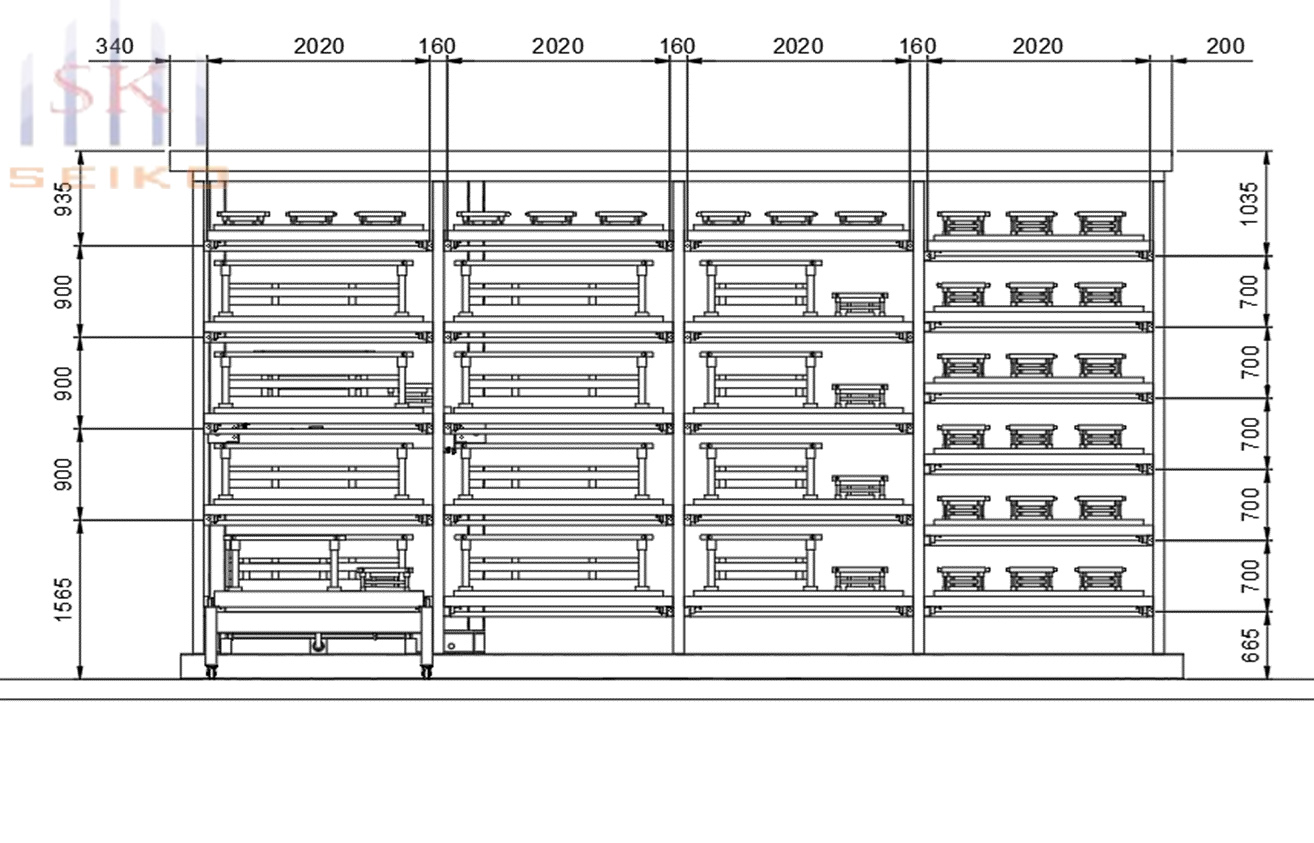

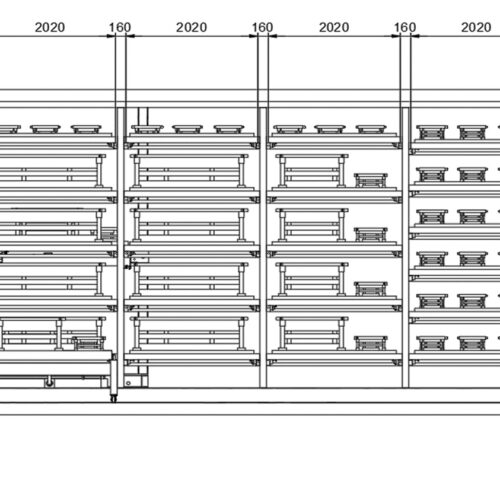

Kích thước hệ thống:
Dài 9100 x Rộng 3100 x Cao 5100mm

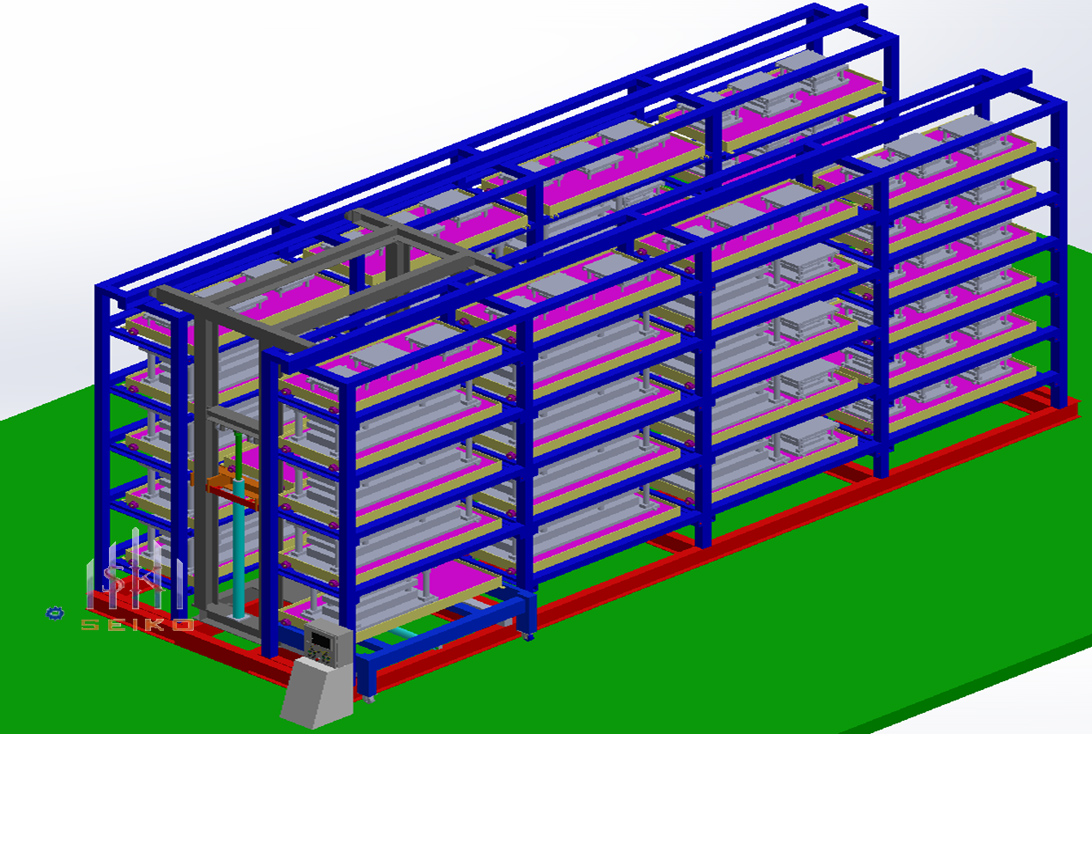

* Hệ thống được cấu tạo từ 3 phần chính:
– 01. Hệ thống nhận khuôn
+) Khung thép đỡ
+) Hệ thống xylanh truyền động
+) Hệ thống điện

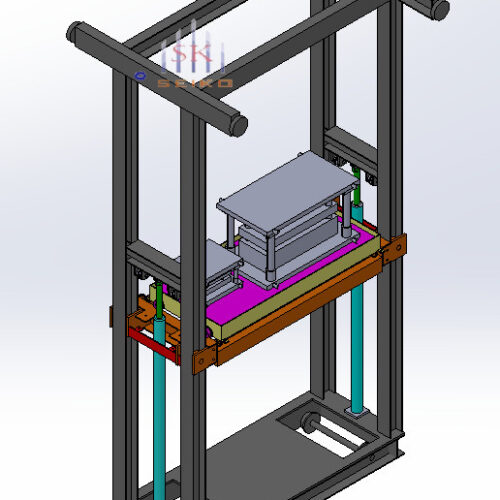

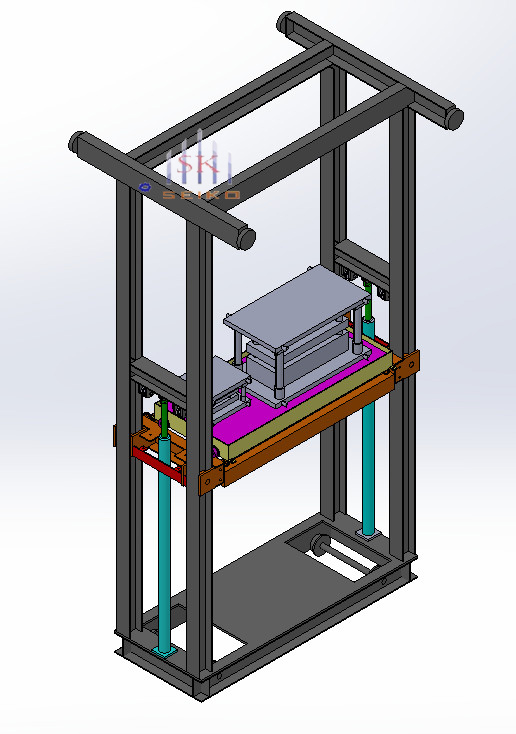

– 02. Hệ thống trượt
+) Khung đỡ thép, bàn nâng
+) Motor dẫn động
+) Xylanh, xích tải truyền động
+) Hệ thống điện, cảm biến chuyển động
– 03. Hệ thống rack chứa pallet khuôn
+) Khung đỡ thép hình
1.2. Nguyên lí hoạt động của hệ thống
- Hệ thống cất khuôn tự động sử dụng nguồn điện 3 pha, di chuyển,nâng hạ và sắp xếp thông qua sự dẫn động từ động cơ, xylanh, bộ truyền xích.
- Công nhân đưa khuôn vào pallet, sau đó thao tác trên màn hình điều khiển, hệ thống trượt sẽ tự động đưa pallet chứa khuôn đến vị trí mong muốn.
- Quá trình lấy pallet chứa khuôn ra, công nhân thao tác trên tủ điện, hệ thống trượt tự động di chuyển đến vị trí pallet chứa khuôn cần lấy, hệ thống trượt sẽ di chuyển pallet đến vị trí giúp lấy khuôn ra dễ dàng.
1.3. Tính năng của hệ thống
- Hệ thống cất khuôn tự động có thể lưu trữ nhiều loại khuôn với nhiều kích thước, khối lượng khác nhau.
- Hệ thống trang bị cảm biến an toàn cùng chốt giữ pallet sau khi cất vào vị trí, tránh hiện tượng trượt, đổ gây hỏng khuôn cũng như hệ thống.
- Hệ thống được thiết kế và chế tạo hoàn toàn tự động đảm bảo an toàn, tiện lợi, dễ dàng sử dụng.
